Afficheurs embarqués STM32

Lisez l'introduction technique complète à la série STM32 Embedded Displays.

Que sont les STM32 Embedded Displays ?

Chaque module intègre un MCU STM32 sur la carte display. La série STM32H7 utilise une architecture dual-core Cortex M7/M4. Pour les applications basse consommation, vous pouvez utiliser la série STM32U5 avec un Cortex-M33 et un accélérateur graphique NeoChromVG.

L'architecture display permet d'exécuter votre application localement. La GUI, le touch et les interfaces de communication sont gérés à bord, sans processeur hôte externe. Il n'y a pas non plus de source vidéo séparée à gérer, comme avec les displays HDMI ou USB-C. Dans les configurations basées sur EVE, le rendu dépend des commandes de l'hôte, tandis que le STM32 le gère directement sur le module.

En tant qu'élément de l'écosystème STM32, ces displays fonctionnent directement avec TouchGFX et incluent des projets de démonstration prêts à l'emploi. Ils peuvent également fonctionner en configuration double display. Consultez notre guide sur le contrôle de deux displays avec le STM32H7 et comment démarrer avec la famille STM32 en utilisant TouchGFX.

Caractéristiques des STM32 Embedded Displays

La série STM32H7 atteint une résolution de 1280×800, la plus élevée disponible pour les displays basés sur MCU. Les séries H7 et U5 offrent une luminosité allant de 850 à 1000 cd/m² (ou davantage pour les solutions personnalisées).

Équipés uniquement de composants de qualité industrielle, les displays sont disponibles en plusieurs tailles et variantes. Vous pouvez sélectionner le panneau tactile capacitif projeté et configurer le display pour une utilisation avec des gants dans des environnements exigeants. D'autres options incluent le bonding optique ou à air, une construction avec ou sans cadre, et deux approches d'intégration : uxTouch ou aTouch.

Le panneau uxTouch est le standard pour les nouveaux designs. Légèrement plus grand que l'écran, il est monté sur le dessus du boîtier pour créer une surface frontale plate. aTouch convient à la mise à niveau des designs existants. Il s'installe par l'intérieur, correspondant à la taille du display et s'adaptant aux découpes standard. Les deux panneaux offrent un verre trempé par échange ionique, le multi-touch et une intégration simple.

Une température de fonctionnement de -20 °C à +70 °C garantit des performances stables. Les options de personnalisation permettent aux ingénieurs de modifier le PCB, d'ajouter un boîtier mécanique ou d'ajuster la luminosité et le verre de protection. Avec l'alimentation, la communication et les GPIO déjà intégrés, vous évitez de concevoir une carte porteuse et une carte d'interface séparées. Découvrez comment étendre facilement votre système en connectant une carte fille au connecteur d'extension 40 broches du STM32.

Tous les modèles pleine taille sont équipés de RiBUS, un connecteur universel pour toutes les familles de displays Riverdi. Vous pouvez ainsi passer d'une variante à l'autre sans reconcevoir le câblage.

Comme le résume Tomasz Soldat, CTO de Riverdi : « Plus de contrôle sur les performances, moins de complexité et une utilisation mémoire réduite. Nous observons une transition claire vers ce type d'architecture. Chaque année, avec ST, nous étendons l'écosystème STM32 avec des displays plus grands et plus de RAM, y compris le prochain module N6. »

Utilisations des STM32 Embedded Displays

Chaque fois que la logique et l'interface doivent s'exécuter localement.

Plus précisément, les panneaux HMI dans les lignes de production et les systèmes SCADA utilisent souvent des displays de 7" à 12,1". Les stations de recharge pour VE nécessitent des écrans PCAP haute luminosité de 7" à 10,1" pour une lisibilité en extérieur. Les moniteurs médicaux et les instruments de laboratoire s'appuient sur des displays de 10,1" ou 12,1" pour l'affichage et le contrôle des données. Les panneaux de contrôle domestiques et d'ascenseur fonctionnent bien avec le STM32U5 5" basse consommation.

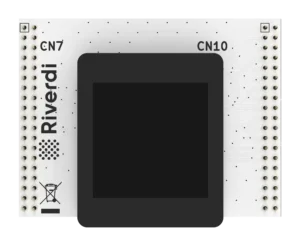

Pour le développement précoce, les ingénieurs utilisent le kit Nucleo 144 broches 3,5" ou 64 broches 1,54" Nucleo pour construire une preuve de concept. Découvrez comment démarrer avec ces displays, prenant également en charge les capteurs IoT et leur utilisation sans fil (compatible avec le Nucleo-WBA65RI).

Riverdi – Fabricant de STM32 Embedded Displays

Riverdi fabrique ses displays intelligents les plus puissants en Europe en tant que partenaire agréé STMicroelectronics. Plus de 5 ans de collaboration garantissent la compatibilité avec les outils STM32 et TouchGFX.

L'entreprise est en activité depuis 2012. Elle utilise des composants de qualité industrielle avec une disponibilité à long terme et sa propre technologie de bonding optique en interne.

Tous leurs produits standard sont disponibles sans MOQ via DigiKey, Mouser, RS et TME. L'équipe d'ingénierie de Riverdi vous accompagne directement tout au long de la personnalisation et à chaque étape de l'intégration.
